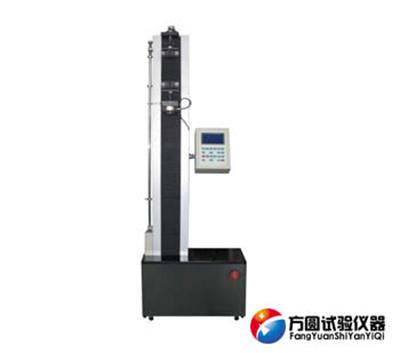

安全帶數顯拉力試驗機

濟南方圓生產的安全帶數顯拉力試驗機應用于航天航空、石油化工、機械制造、塑料橡膠、陶瓷建材、金屬材料、建筑工程等行業,以及高等院校、科研機構、技術監督、質檢站所等部門。如您有需求或任何想要咨詢的問題,歡迎您隨時致電我司, 24小時熱線:0531-83157169,我們將有專業的技術人員竭誠為您服務。

安全帶數顯拉力試驗機

WDS系列數顯式安全帶拉力試驗機可對金屬、非金屬及復合材料進行力學性能測試和分析研究,可根據GB//ASTM/JIS/DIN等標準選配不同附具后可進行拉伸、壓縮、彎曲、剝離、剪切、撕裂、刺破、頂破及各種高低溫試驗,可檢測材料的屈服強度、抗拉(壓、彎)強度、延伸率、非比例強度、彈性模量等參數。

安全帶數顯拉力試驗機      主機結構

WDS-10/20/50/100數顯式安全帶拉力試驗機采用雙空間門式結構,上空間拉伸,下空間壓縮、彎曲。主機部分由四立柱、上橫梁、中橫梁、工作臺組成門式框架,調速系統安裝在工作臺下部,由調速精度高、范圍寬、性能穩定的伺服電機通過同步齒形帶減速系統帶動滾珠絲杠副旋轉,滾珠絲杠副驅動中橫梁,帶動拉伸附具(或壓縮、彎曲附具)上下移動,實現試樣的加荷和卸載。該結構具有高剛度、高效率、傳動穩定等優點。

綜合性測試平臺

WDS-10/20/50/100安全帶拉力試驗機單片機作為硬件平臺,準確實時采集處理數據,測控界面溫和、直觀層次分明清晰、操作簡單等特點。

試驗力測量

負荷測量:選用高精度輪輻式負荷傳感器,配以高性能的測量放大系統,保證了試驗力的高分辨率??筛鶕?jù)用戶需求配置多個傳感器,實現試驗力寬范圍的測量。

位移測量:采用2000P/R高精度光電編碼器與精密絲杠同軸轉動,通過數字電路實現衡量位動力控制系統

方圓的安全帶拉力試驗機采用全數字伺服控制器,控制高性能的伺服電機驅動同步齒形帶,帶動兩對高精度無間隙的精密絲杠傳動,具有加載平穩、低速性能好、無間隙、傳動效率高、噪音低、傳動平穩的特點。

變形測量系統

可根據試驗標準的要求來選配大變形測量系統

保護裝置

根據不同的試驗,可調節限位保護開關位置,最有效防止夾具對撞。

具有過載、過流、漏電等保護功能。

安全帶數顯拉力試驗機

產品名稱

數顯式電子萬能試驗機(門式框架結構)

產品型號

WDS-5

WDS-10

WDS-20

WDS-50

WDS-100

結構形式

門式結構

最大試驗力(KN)

5Kn

10Kn

20Kn

50Kn

100Kn

試驗力級別

1級

試驗力測量范圍

0.2%--100%FS

試驗力示值相對誤差

≤示值的±1%

力分辨率

1/500000

位移測量裝置

光電編碼器

位移示值相對誤差

≤示值的±1%

位移分辨率

0.001

位移速率調節范圍(mm/min)

0.05-500無極調速

安全保護裝置

機械限位保護和軟件過載保護

有效拉伸空間

750

有效壓縮空間

600

有效試驗寬度

350

350

350

400

450

楔形夾具夾持方式

手動加緊/自動加緊

壓縮附具

壓盤直徑φ120或定制

主機外形尺寸

690×380×1650

690×380×1650

690×380×1650

755×355×1780

825×600×1950

主機電源

0.5KW/AC220V±10%

0.5KW/AC220V±10%

0.5KW/AC220V±10%

0.75KW/AC220V±10%

1KW/AC380V±10%

主機重量(KG)

320

320

340

420

560

安全帶拉伸試驗機,常見的有10kn,20KN,50KN和100KN等多種試驗級別,假如您有更多的要求,請電話聯我們:13335188850。
